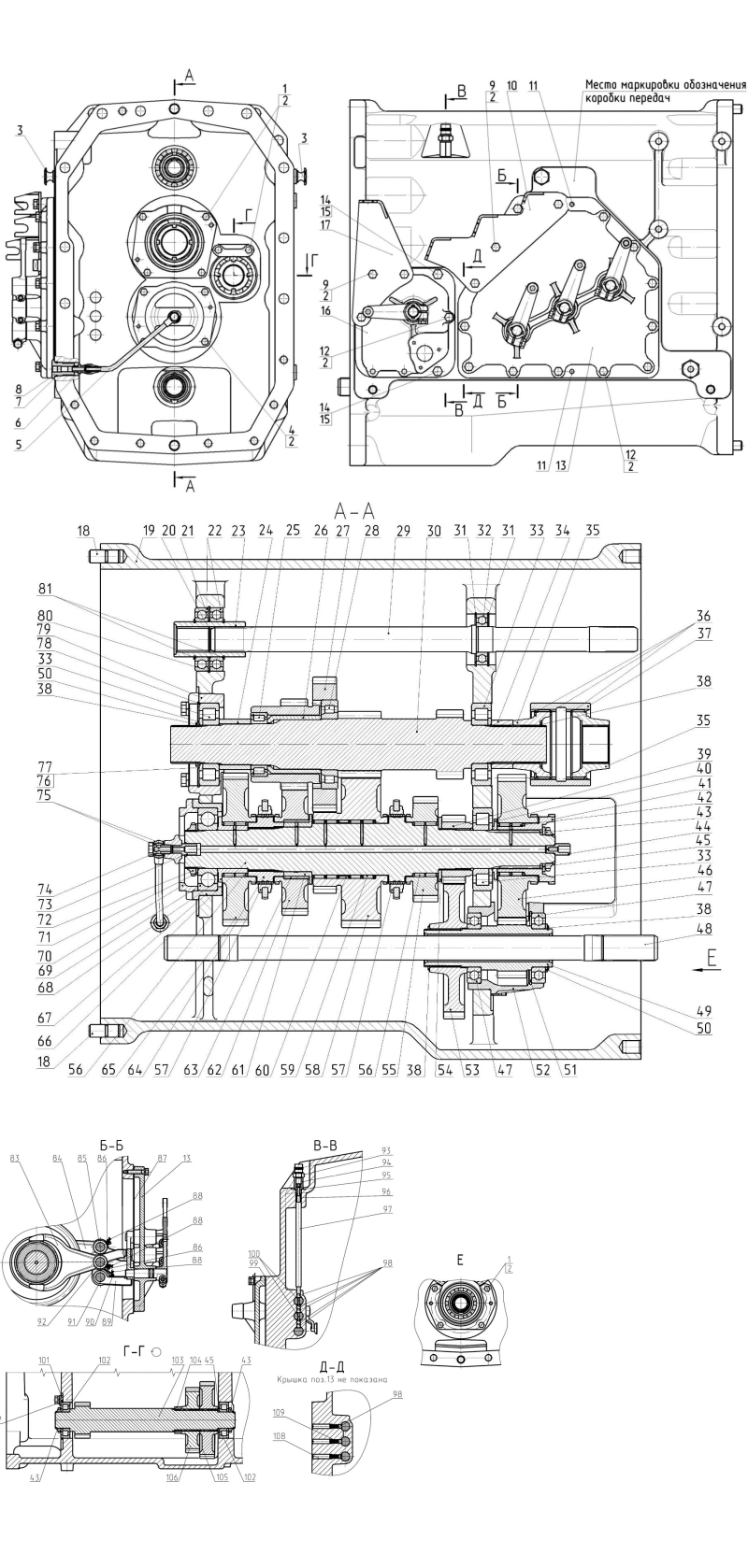

Коробка передач 3522-1700010-Б



№ поз.АртикулКоличествоНаименование
3522-1700010-Б
1 100265 10
2 100266 32
3 50-1002318-Б 2
Рым-болт
4 100267 4
5 2822-1701210 1
Трубопровод
6 70-2409037 1
Штуцер
7 100268 1
8 2822-1701109 1
Штуцер
9 100269 6
10 3022-1702090 1
Кронштейн
11 ШЦК 10х25 2
Штифт
12 100270 12
13 3022-1702020 1
Крышка (рис.17.6 б)
14 50-1702092 2
Болт
15 100271 2
16 3522-1702040 1
Крышка (рис.17.6 а)
17 3022-1702095 1
Кронштейн
18 50-4605027 2
Штифт
19 2823-1701025-А2 1
Корпус
20 100272 1
21 2823-1701026 1
Шайба
22 100273 2
23 2823-1701162 1
Втулка
24 3522-1701104 1
Втулка
25 100274 1
26 3522-1701147 1
Втулка
27 3522-1701103 1
28 100275 1
29 2823-1701163 1
Вал
30 3522-1701102-Б 1
Вал
31 100276 2
32 100277 1
33 100278 3
34 3522-1701106 1
Втулка
35 3522-1701023-Б 2
Втулка
36 100279 3
37 3522-1701048-Б 1
Втулка
38 100280 4
39 2823-1701136-А 1
Шестерня
40 2822-1701123 1
Втулка
41 3022-1701124 1
Втулка
42 100281 1
43 80-1701045 3
Гайка
44 80-1701053 1
Дроссель
45 80-1601082 2
Шайба
46 2822-1701126 1
Шестерня
47 100283 2
48 2522-1802040 1
Вал
49 2822-1701132 1
Вал
50 3022-1701033 2
Шайба
51 100284 1
52 2823-1701134 1
Стакан
53 2823-1701133-А 1
Шестерня
54 2823-1701131 1
Шайба
55 3022-1701121 1
Шестерня
56 100285 2
57 112-1701316 2
Муфта
58 3522-1701111 1
59 100286 2
60 2822-1701148 1
Втулка
61 2822-1701118 1
Втулка
62 2822-1701137 1
Шестерня
63 100287 1
64 2822-1701114 1
Втулка
65 2822-1701113 1
Шестерня
66 2823-1701112 1
Вал
67 3022-1701127 1
Стакан
68 2822-1701116 1
Втулка
69 100288 1
70 2822-1701108 1
Крышка
71 1520-1701051 1
Шайба
72 2823-1701049 1
Гайка
73 2822-1701053 1
Дроссель
74 Д18-051 1
Болт
75 Д18-055-А 2
76 2522-1701324 2
Прокладка
77 2522-1701324-01 4
Прокладка
78 100289 1
79 3522-1701107 1
Стакан
80 100290 1
81 100291 2
83 3022-1702065 1
Вилка
84 3022-1702064 1
Вилка
85 3022-1702061 1
Поводок
86 220-1702061 4
Болт
87 2522-1702026 1
Прокладка
88 100292 3
89 3022-1702066 1
Поводок
90 36-1702110 1
Винт
91 3022-1702063 1
Поводок
92 3022-1702062 1
Поводок
93 100293 1
94 2822-1702084 1
Переходник
95 50-1702048 10
96 80-1701395 1
Пружина
97 2822-1702083-Б 1
Толкатель
98 100294 8
99 3022-1702046 1
Прокладка
100 2522-1702081 2
Штифт
101 3022-1701146 1
Планка
102 100295 2
103 3022-1701142 1
Вал
104 3022-1701149 1
Втулка
105 3022-1701144 1
Шестерня
106 3022-1701143 1
Шестерня
107 80-1701396 1
Кольцо
108 2823-1701166 3
Винт
109 50-1702148-А 3
Пружина
